Para los que llevéis mas tiempo en el canal, ya sabréis que Shuttle siempre ha sido una marca muy analizada en el canal. Hoy traemos uno de sus últimos miniPCs, denominados por la compañía XPC nano. Este modelo incluye un AMD Ryzen™ 7-8845HS, con 8 Cores, 16 Hilos, y una gráfica AMD Radeon™ 780M. Viendo el procesador, está claro que nos encontramos ante un equipo compacto pero diseñado para los mas exigentes. Comencemos viendo las especificaciones del fabricante Taiwanes.
Especificaciones
- Chassis
Barebone PC with a black plastic chassis
Dimensions: 132 x 143 x 55 mm (WLH) = 1038 ml
The height is 57.8 mm including rubber feet
Weight: 0.8 kg net, 1.7 kg gross
Hole for Kensington Lock
Includes VESA mount for 75×75 and 100×100 mm standard - Operation System
This barebone system comes without operating system.
It is compatible with:
– Windows 11, 64-bit
– Linux, 64-bit
Windows 11 driver download: go.shuttle.eu/NA10H - Processor
Model: AMD Ryzen™ 7-8845HS
AMD Ryzen™ 8040 serie, code name: «Hawk Point» with Zen-4 architecture
System-on-a-chip architecture (SoC) with integrated memory and graphics controller
Core frequency: 3,8 – 5,1 GHz
AI performance of the NPU: 16 TOPS
Total AI performance of CPU+GPU+NPU: 39 TOPS
Processor cores: 8, Threads: 16
Cache memory: 8 MB L2 and 16 MB L3
Configurable TDP (cTDP): 35, 45 or 54 Watts [1]
Manufacturing process technology of the cores: TSMC 4nm FinFET
Supported extensions: AES , AMD-V , AVX , AVX2 , AVX512 , FMA3 , MMX-plus , SHA , SSE , SSE2 , SSE3 , SSE4.1, SSE4.2 , SSE4A , SSSE3 , x86-64
Maximum Tjunction Temperature (Tjmax): 100 °C - Cooling System
Heat-pipe cooling system with dual fan concept for optimal airflow:
1) Processor fan 80 mm
2) Chassis fan (bottom) 60 mm
Supports temperature-controlled RPM fan speed [1] - Integrated Graphics supports Quad 4K
AMD Radeon™ 780M graphics engine
Graphics cores: 12
CPU clock: 2700 MHz
This PC supports up to four independent screens
with up to 4K/60Hz (Ultra HD 3840×2160 resolution):
– 2x HDMI 2.0b
– 2x USB4 Type-C with DisplayPort 1.4 function - UEFI Firmware (BIOS)
AMI UEFI Firmware (BIOS)
Supports resume after power failure
Supports Wake-on-LAN (WOL) and Power on by real time clock (RTC) - H/W TPM Function
Hardware TPM function: supports DTPM 2.0 with Infineon SLB9670VQ2.0
The TPM function can be deactivated in the BIOS setup. - Memory support
2x SO-DIMM slot with 262 pins
Supports DDR5-5600 (PC5-44800) SDRAM at 1.1 V
Supports Dual Channel mode
Supports a maximum of 48 GB per DIMM,
maximum total size: 96 GB
Supports two unbuffered DIMM modules (no ECC or registered) - M.2-2280 Slot for SSD card
M.2-2280M slot for SSD cards in M.2 form factor
Supports PCIe Gen4 x4 with NVMe (no SATA)
Supports M.2 cards with a width of 22 mm and a length of 80 mm
Supports M.2 cards with M key or B+M key - Audio
Realtek ALC269-VC3 Audio Controller
3.5 mm / 4-pole combo audio connector (combines Line-out and Microphone input)
Can be used for headphones/headsets with 3- or 4-pole jack plug [2]
Digital multi-channel audio output: via HDMI and DisplayPort (USB-C) - Dual 2.5G LAN
Two RJ45 ports with 2 status LEDs each
Ethernet Controller: Realtek RTL8125B
Supports 10 / 100 / 1.000 / 2.500 MBit/s operation (max. 2.5 Gbps)
Supports WAKE ON LAN (WOL)
Supports network boot by Preboot eXecution Environment (PXE) - M.2-2230E slot for WLAN cards
M.2-2230E slot supports WLAN expansion cards
Interfaces: PCI-Express X1 and USB 2.0
Supports M.2 cards with a width of 22 mm and a length of 30 mm (type 2230)
This PC comes with two pre-installed internal WLAN antennas with I-PEX4/MHF-IV connectors - SD Card Reader (left side)
SD card reader supports SD cards in the size of 24 mm × 32 mm
Supports Micro SD cards with appropriate adapter (not included) - Front Panel connectors
1x Power button with Power LED (blue)
4x USB 3.2 Gen 2 Type-A (max. 10 Gbps)
Note: the left USB port supports USB power in S5/Off mode (max. 0.9 A)
1x Audio Combo port (3.5 mm jack plug, 4-pole) [2] - Back Panel connectors
2x HDMI 2.0
2x USB4 Type-C (max. 40 Gbps) with DisplayPort function (DP 1.4)
and Power Delivery (PD max. 5V / 3A)
1x USB 3.2 Gen 2 Type A (max. 10 GBit/s)
1x USB 2.0
2x 2.5G Ethernet LAN (RJ45, Realtek RTL8125B)
1x DC-Eingang für externes Netzteil (5,5 / 2,5 mm) - Power Adapter
External 120 W power adapter (fanless)
Dimensions: 64.5 mm x 22.5 mm x 98 mm (WHD)
Input: 100~240 V AC, 50-60 Hz, max. 1.4 A
Output: 19.0 V DC, max. 6.32 A, max. 120 W
DC cable ca. 150 cm with coaxial connector: 5.5 / 2.5 mm (outer/inner diameter)
The DC-input of the computer supports 19V ± 5%.
AC cable, ca. 170 cm, 3-pin Micky MM C6 and Schuko earthed safety plug - Supplied Accessories
– Multi-language Quick Installation Guide
– VESA mount with screws (supports 75×75 and 100×100 mm standards)
– Heat sink with two thermal pads for the M.2 SSD card
– Power adapter 120 W with AC power cord
A DVD driver disk is not supplied.
Windows 11 driver download: go.shuttle.eu/NA10H - Environmental Spec
Operating temperature range: 0~40 °C
Relative humidity range: 10~90% (non-condensing) - Conformity/Certifications
EMI: CE, FCC, BSMI
Safety: CB IEC62368, cTUVus (UL 62368), BSMI
Other: RoHS, Energy Star, ErP
This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
(1) 2004/108/EC relating to electromagnetic compatibility (EMC),
(2) 2006/95/EC relating to Electrical Equipment designed for use within certain voltage limits (LVD),
(3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP)
Footnotes:
[1] Configurable fan speed and power consumption of the processor
In the BIOS setup, there is a “Fan Mode” option on the “Advanced” page to configure the fan control, which also has an effect on the maximum power consumption of the processor. The default setting “Normal Mode” offers a good balance between performance, temperature and fan speed. The «Fan Mode» setting also defines the upper limits for the average power dissipation (cTDP) and short-term power dissipation in turbo mode (Turbo TDP):
| «Fan Mode» Setting | CPU Performance | Fan Speed | cTDP | Turbo TDP |
| Performance Mode | maximum | high | 54 W | 65 W |
| Normal Mode | high | medium | 45 W | 65 W |
| Silent Mode | medium | low | 35 W | 50 W |
[2] Audio connector
The 3.5 mm audio jack at the front panel of this device supports both: headphones with a 3-pole connector and also headsets (with microphone) with a 4-pole connector. Headsets with separate connectors for headphones and microphone, though, require an appropriate adapter, if also the microphone should be used.
La Caja y su Contenido
En este apartado encontramos uno de los primero grandes cambios. Shuttle tradicionalmente utilizaba la típica caja de carton marrón claro, donde se añadía una pegatina con la imagen y las especificaciones del producto. Esta caja es completamente diferente, es mucho mas robusta y sobre todo se siente premium. Utiliza distintos tonos de verde y el texto se contrasta en blanco.
Curiosamente ya no aparecen imágenes del dispositivo. En su lugar ha utilizado una pegatina, muy bien integrada por cierto, con la descripción hardware del equipo, en la zona inferior. Entiendo que esta caja se utiliza para varios modelos, en concreto todos los que usen este chasis, ya sean Intel o AMD.
La sensación a la hora de la apertura de la caja es similar a la de un móvil. La zona superior de la caja es de goma y contiene el miniPC. De esta forma el miniPC queda protegido frente a golpes. Se incluye la típica bolsa de sílice para evitar humedad, algo no incluido en equipos de otros fabricantes.

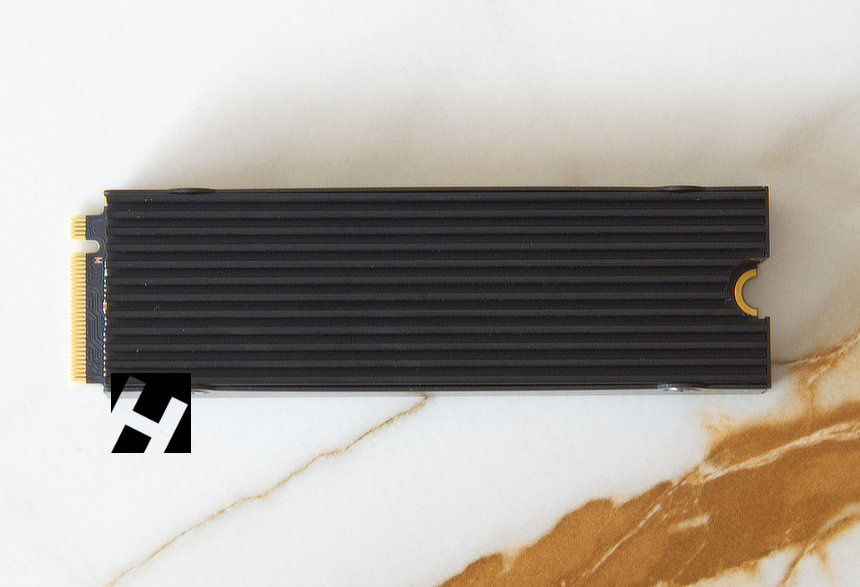

Aparte del miniPC, el pack viene con varios extras. El primero de ellos es una carcasa para el SSD M.2 . Estos sistemas de almacenamiento necesitan refrigerarse, especialmente en equipos tan reducidos como este. Muchos SSDs incluyen el disipador, pero muchas otras confían en las conocimientos del usuario. Shuttle incluye un disipador completo y almohadillas térmicas para instalar en SSDs con memorias a uno, o a ambos lados.
El otro extra incluido es el soporte VESA 75x75mm o 100x100mm para Monitor/TV. Un soporte incluido en todos los miniPCs de Shuttle desde el primero que analicé hace ya más de 9 años. El montaje es sencillo, se ancla la pieza cuadrada al Monitor/TV con 4 tornillos y los otros 2 tornillos se fijan en el chasis. Es mas sencillo que en otros equipos de shuttle donde había 2 piezas metálicas.

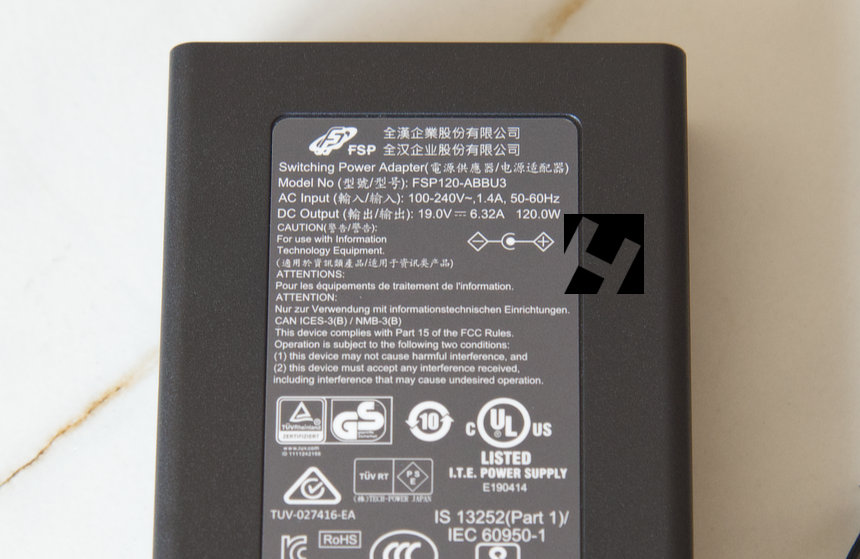

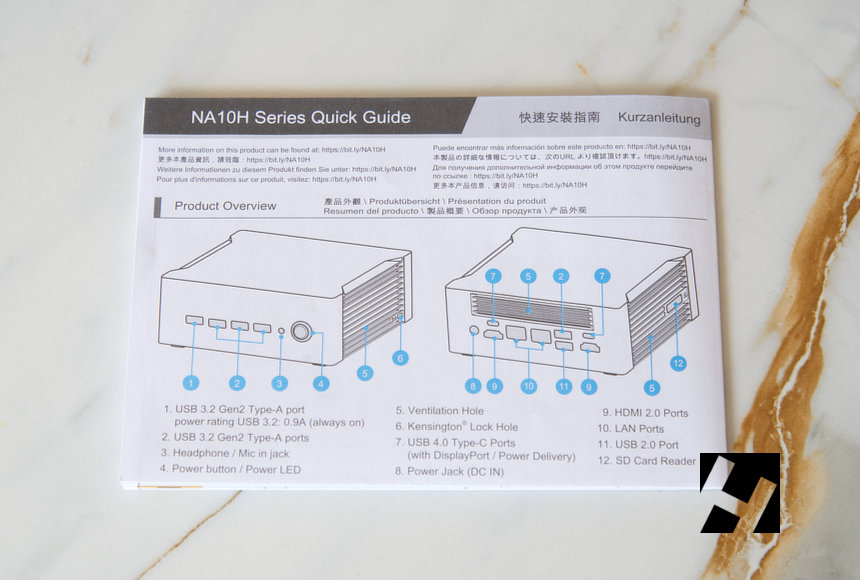

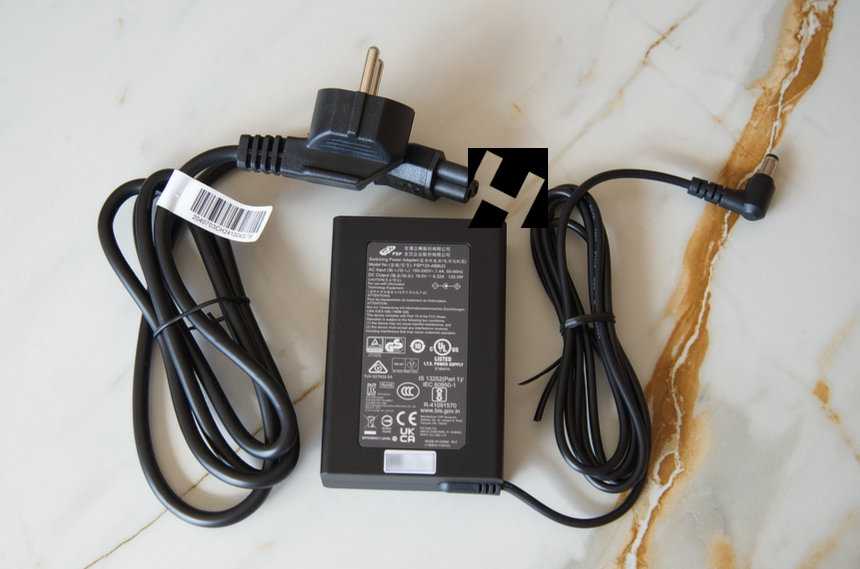

Para completar el pack, se incluye un manual de instalación muy completo y un transformador externo de 120W (19.0V/6,32A). Potencia de sobras para cubrir las necesidades, como luego veremos. La fuente de alimentación está fabricada por FSP, uno de los grandes de este sector. Me ha sorprendido su tamaño, los transformadores de mas de 100W suelen ser mas altos y pesados. El de Shuttle es mas parecido al de un MacBook Pro.

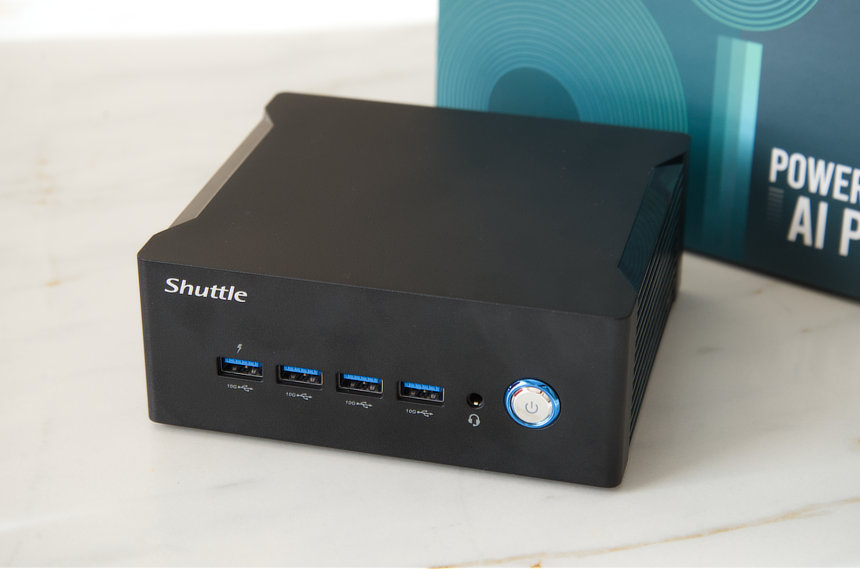

El NA10H7 por Dentro y por Fuera
Shuttle ha rediseñado el chasis por completo de esta nueva gama NA10xx (AMD) y NT10xx (Intel). Al igual que en la caja busca marcar la diferencia y salirse del clásico chasis tipo Intel NUC. Es verdad que no han arriesgado mucho, pero se siente diferente gracias a la rejilla lateral y el chaflán superior. Y lo mas importante, es diferente a otros modelos de la competencia.
El frontal cuenta con 4 puertos USB 3.2 Gen 2 Tipo-A a 10Gbps, un puerto de audio para cascos y el botón de encendido. El de la izquierda permite alimentar hasta 0.9 amperios. El uso del rayo puede llevar a equivoco; este equipo no incorpora Thunderbolt. Personalmente hubiera incluido algún puerto USB Tipo-C en el frontal; 2 de cada tipo sería el mejor balance.

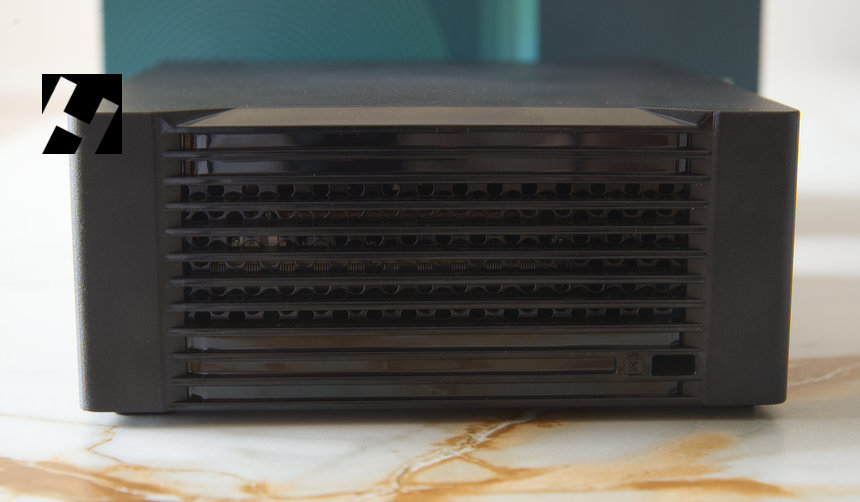

Los laterales llevan una rejilla, con una zona media-alta agujerada en el interior para la refrigeración del equipo. Los laterales incorporan el lector de tarjetas SD y el sistema de anclaje Kensington; cada uno en una cara diferente.

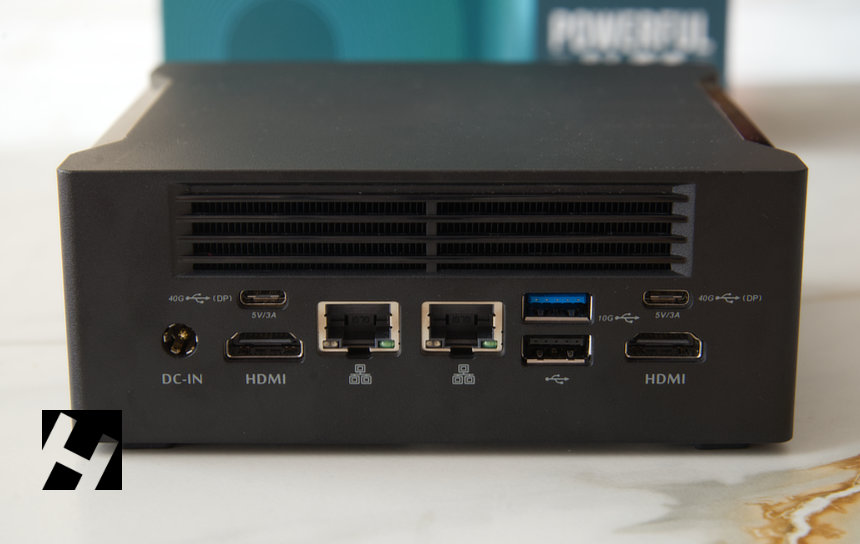

Como no, en la trasera disponemos de la gran mayoría de los puertos, y creerme, hay un par de sorpresas. La primera de ellas son sus 4 salidas de Video, 2 HDMIs y 2 DP (USB Tipo-C), todas ellas con resolución 4K 60Hz. Los USB Tipo-C son USB4 y permiten alimentar hasta 5V/3A. Esto permite conectar un monitor como el Arzopa Z1RC 2.5K y alimentarlo directamente por el puerto USB.
La segunda sorpresa viene de la mano de sus 2 puertos ethernet 2.5Gbps, ambos puertos impulsados por el chip Realtek RTL8125B. La trasera se completa con otro puerto USB 3.2 Gen 2 Tipo-A a 10Gbps, un USB 2.0 Tipo-A y el conector de alimentación.

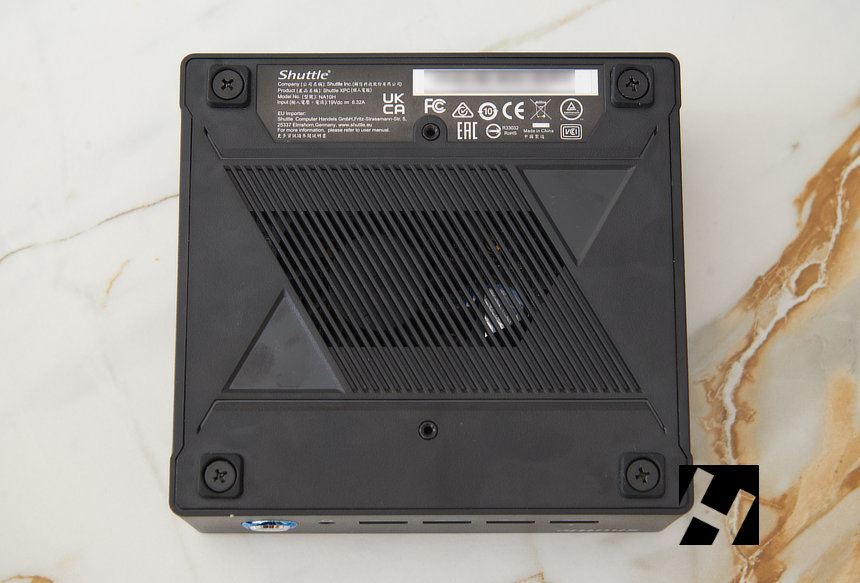

En la tapa inferior aparece la información regulatoria y una rejilla central para la entrada de aire. En el medio están los agujeros para atornillar en anclaje VESA. Y en las cuatro esquinas los tornillos para la apertura del equipo.

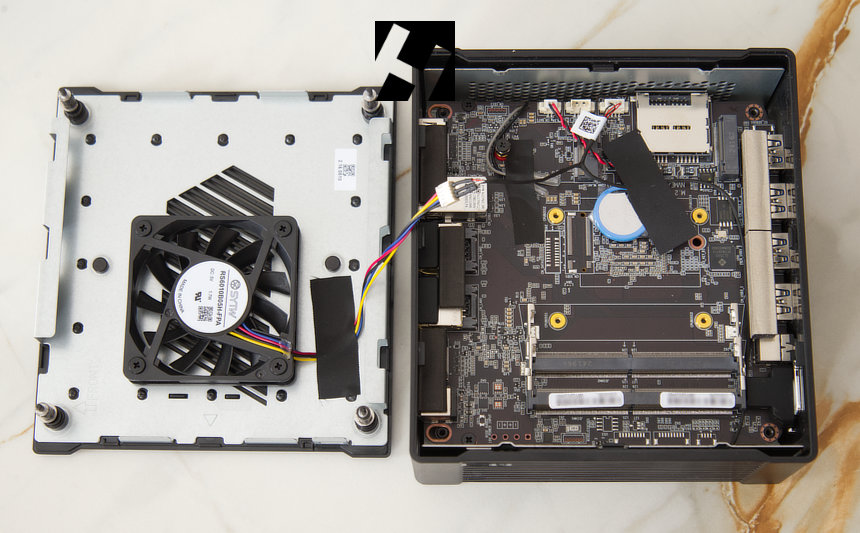

Los tornillos permite abrir la tapa pero se quedan en ella, evitando que se caigan o pierdan. La tapa inferior incorpora un ventilador en la zona de la rejilla y un blindaje metálico. Este ventilador se alimenta por un cable proveniente de la placa. Parece una solución no desarrollada en el diseño del chasis y añadida a posteriori visto algún tema de temperaturas.

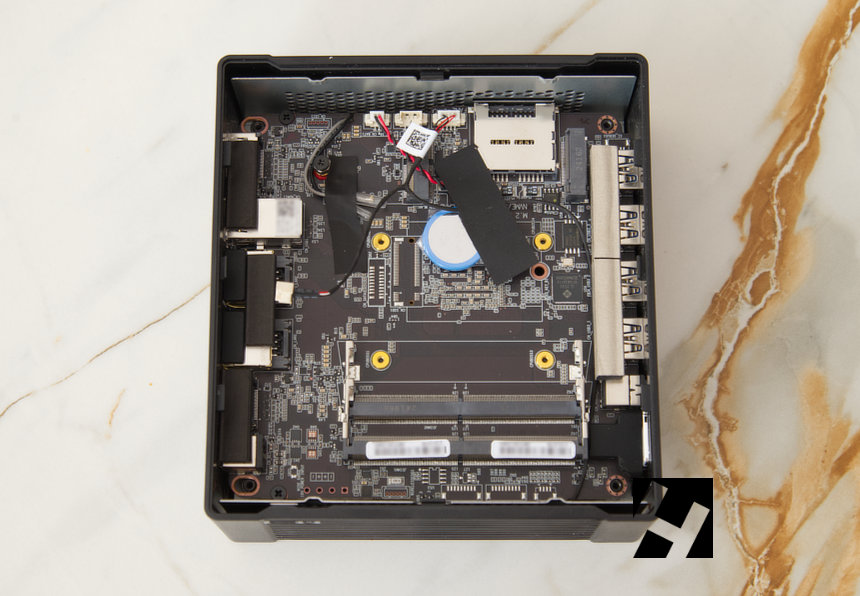

La placa permite instalar 2 módulos de memoria DDR5 SO-DIMM (un máximo de 96GB), un M.2 SSD PCIe 4.0 x4 y un M.2-2230E ideal para conectar una tarjeta WiFi. A la altura de este último conector se encuentran los cables, que conectan con las antenas WiFi situadas en la tapa del NA10H. Shuttle no la incluye, pero podemos adquirir una tarjeta por aproximadamente unos 30 Euros.
Este modelo ya no permite instalar discos SATA de 2.5″. Decisión impuesta por el mercado y no por falta de espacio en el chasis. También se mejora la disipación al no incluir estos discos en chasis tan reducidos.
Instalación y Rendimiento
Cualquiera que tenga un Shuttle sabe que estos no incluyen memoria, almacenamiento y WiFi. El usuario es el encargado de elegir la cantidad y modelo que necesita de cada una de ellas, comprarlas y posteriormente instalarla en el equipo.

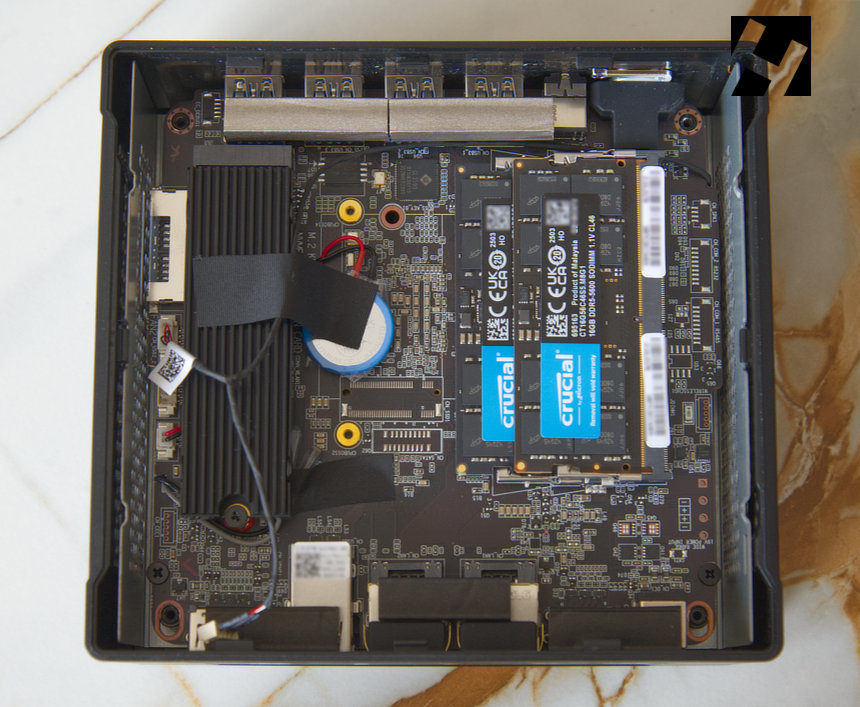

En el equipo he instalado un SSD Kingston K3000 de 1TB y 32GB de memoria, en 2 módulos Crucial 16GB DDR5 5600MHz. El SSD lo he instalado en la carcasa, porque inicialmente lo utilicé sin la carcasa incluida por Shuttle y el rendimiento no fue el esperado. Estos equipos son muy compactos y las temperaturas van muy ajustadas, es importante seguir los comentarios del fabricante.
Tras añadir el almacenamiento, podemos instalar el sistema operativo Windows 11 o Linux. Soporte oficial a nivel de drivers sólo hay para Windows, pero luego veremos que tal con Linux. La instalación es muy rápida, en menos de 10 minutos estamos listos para las pruebas.
Antes de ver los resultados es importante conocer la CPU y GPU de este NA10H. Contamos a nivel de CPU con un AMD Ryzen™ 7-8845HS, con 8 Cores, 16 Hilos y una velocidad de 3.8 GHz con turbo hasta los 5.1 Ghz. Es una CPU realmente potente y preparada para tareas pesadas. Con una GPU integrada AMD Radeon™ 780M, con 12 núcleos a 2.7 Ghz. Soportando un máximo de 4 monitores 4K 60Hz. Todo ello coronado con un rendimiento en IA de hasta 16 TOPS. Es por tanto un miniPC orientado a usuarios muy exigentes, que buscan un gran rendimiento en un espacio reducido.

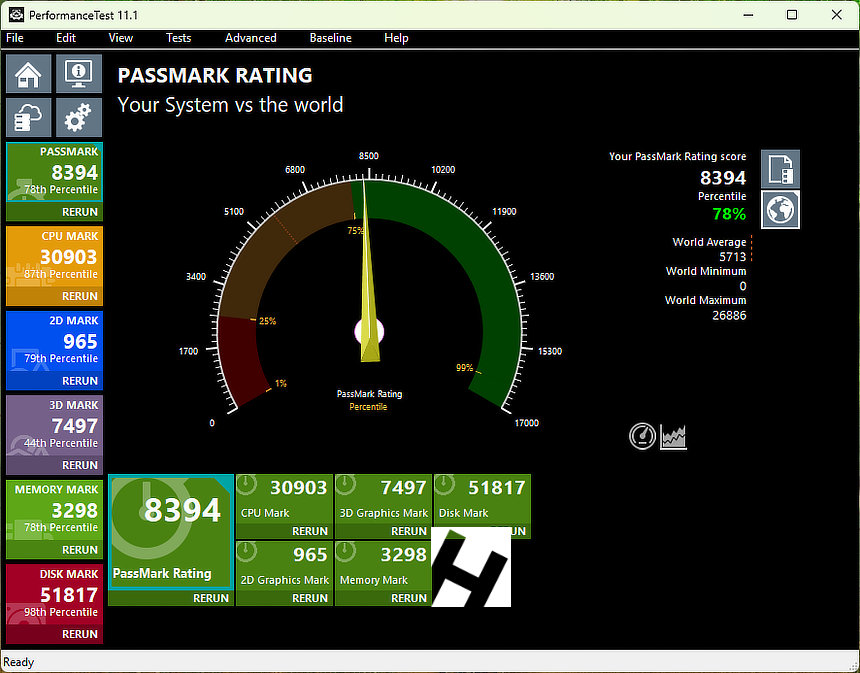

El rendimiento general es muy sobresaliente, superando los 8394 puntos en PassMark y situándose en el percentil 78%. Destaca notablemente en todos los aspectos, obteniendo la peor nota en lo relativo al 3D. Algo de esperar al no contar con una gráfica dedicada.

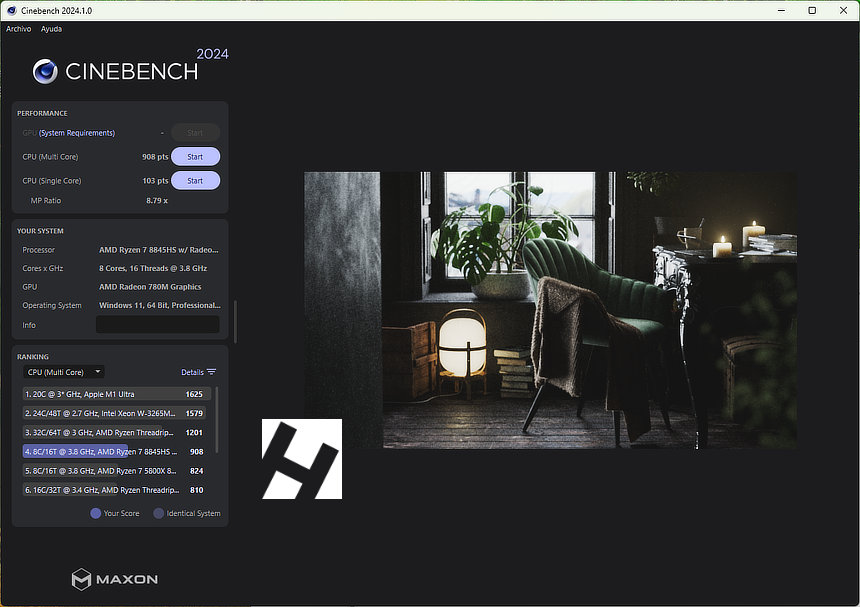

En Cinebench 2024 mismo resultado. Un rendimiento multi núcleo por encima de un M1 Max o un Ryzen 7 5800X, y ligeramente inferior a estos con un sólo núcleo. La prueba de GPU no la he podido realizar al no cumplir las especificaciones exigidas por Maxon para esta prueba.

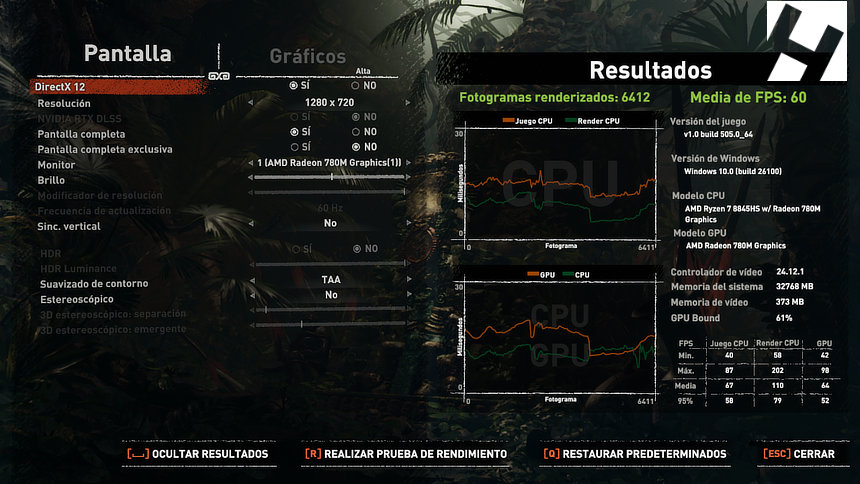

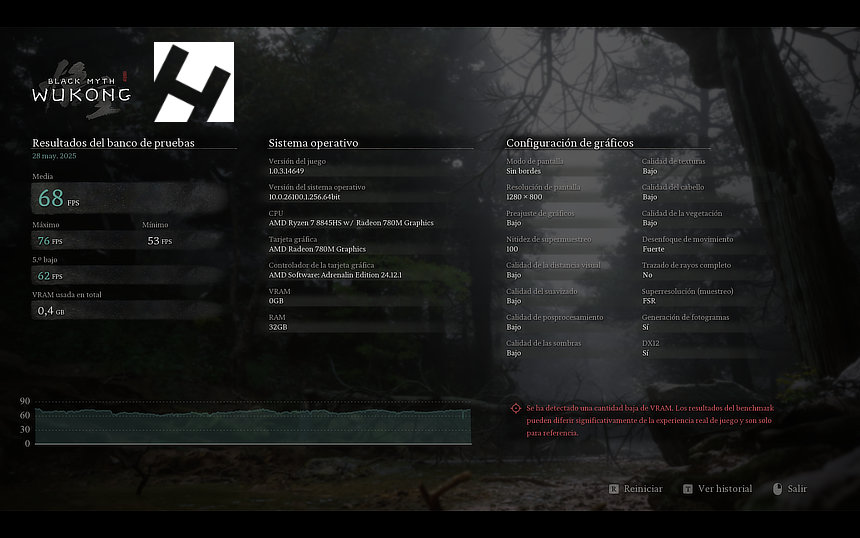

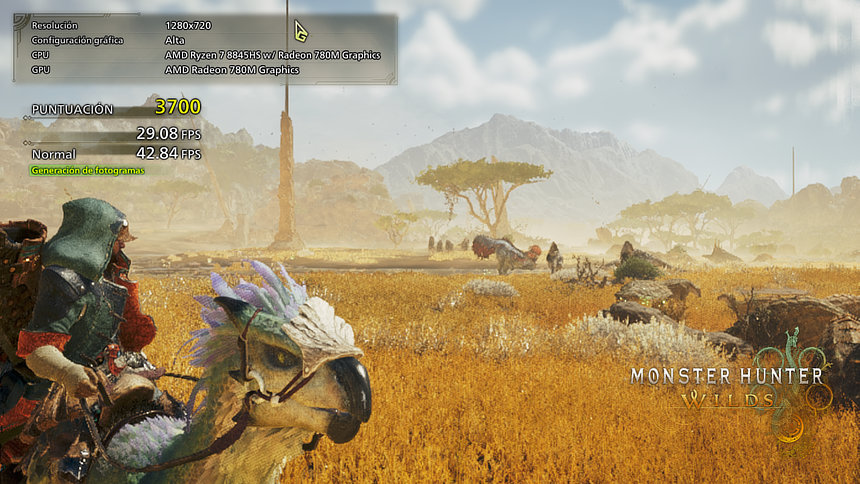

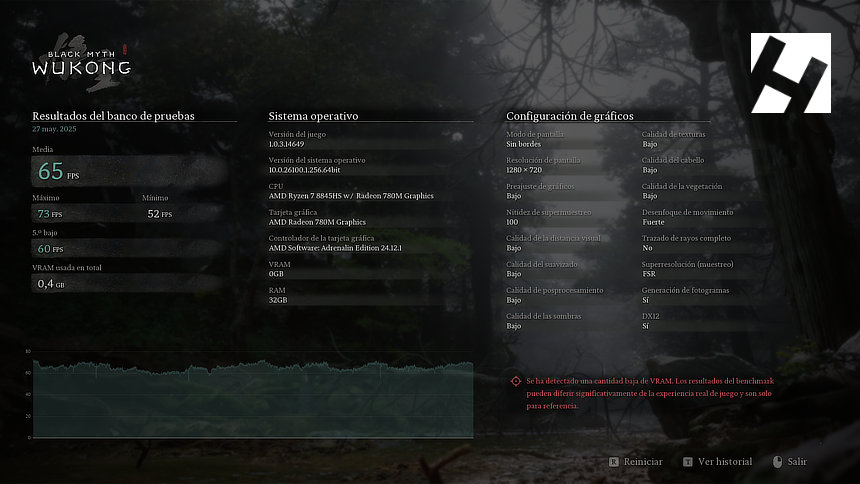

En el apartado de juegos es donde mas destaca. Porque a pesar de no contar con una gráfica dedicada es posible jugar a juegos actuales. Obviamente a resolución de 1280×720 y con las opciones de calidad bajadas. Pero es muy impresionando ver 60 fps en juegos como el Shadow of the Tomb Raider o Black Myth Wukong, y alcanzar los 40 fps en un juego como Monster Hunter Wilds.
En el apartado de reproducción de video, me ha dejado con la boca abierta. La GPU de AMD reproduce videos H.265 4K sin problemas. He probado con 4 y no hay cortes en ninguno de ellos. Si lo unimos a sus 4 salidas de video, podemos decir que es un equipo ideal para cartelería digital. Además permite codificar video H.265, lo que lo hace todavía mas interesante para esta labor.

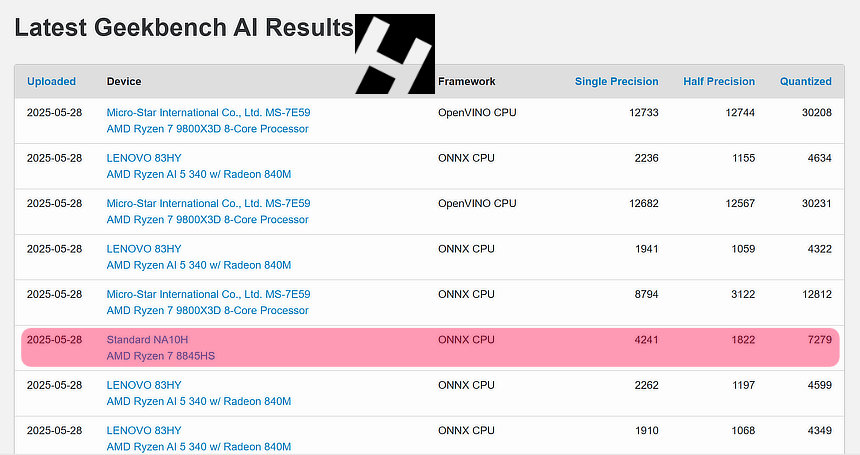

Antes de pasar al consumo y calentamiento, me gustaría hablar de la Inteligencia Artificial. Palabras que aparecen en la caja del equipo y que están en boca de todos. He realizado una prueba con Geekbench AI y el resultado es muy competitivo. Aunque los resultados varían mucho en función del framework y el backend utilizado.
En las pruebas de stress se ha comportado como era de esperar. Cuando se someten a stress suelen ponerse a cerca de 100ºC y en ese momento bajan el rendimiento para impedir posibles problemas a nivel de hardware. De los 2 DIMMs de memoria el 1 si que sufre mas el calentamiento, al estar mas cerca de la placa y tener al procesador al otro lado. En mis pruebas, a los 5 minutos de stress se activaron los ventiladores al máximo y se redujo la velocidad de la CPU/GPU. Dejando una temperatura de 87ºC en la CPU y 80ºC en la GPU.
En el apartado del consumo eléctrico es bastante óptimo. El equipo apagado apenas consume 1.2W. En un trabajo habitual el consumo rondará los 14W, y si lo sometemos a un stress completo, principalmente juegos 3D, alcanzamos un consumo máximo de 81,6W. Lo normal será un consumo entre 14W y 20W.
Por último la BIOS, bastante básica pero con una opción que es importante conocer. Es posible limitar la el TDP de la CPU, permitiendo reducir hasta 20W el TDP y 15W en el modo turbo. La opción se encuentra dentro de “Advanced” y la denominan «Fan Mode». Es una opción directamente soportada por la CPU de AMD, y Shuttle la ha incluido en esta opción de la BIOS.
| «Fan Mode» Setting | CPU Performance | Fan Speed | cTDP | Turbo TDP |
| Performance Mode | maximum | high | 54 W | 65 W |
| Normal Mode | high | medium | 45 W | 65 W |
| Silent Mode | medium | low | 35 W | 50 W |
Si vais a jugar os puede merecer la pena la opción de Performance Mode. Yo he obtenido, por ejemplo, 8 fps mas en Black Myth Wukong. Y si no sois de utilizarlo al máximo, pero buscáis es silencio máximo probad el modo Silent, es realmente bueno. La BIOS por defecto viene con el modo Normal activado.
Conclusiones
Shuttle redefine su gama XPC nano con los nuevos NA10H y NT10H. Han cambiado desde la caja exterior, hasta el chasis. Buscando ofrecer un miniPC menos industrial y mas comercial, dirigido a todos los públicos.
El NA10H7 es el primer XPC nano con AMD y espero que no sea el último. Su productividad está al nivel de cualquier sobremesa, ofreciendo un gran rendimiento a nivel de CPU y permitiendo jugar a juegos actuales gracias a su GPU. Eso si, bajando calidades y resolución, para adecuarlos a la potencia de este pequeñín.
Disponemos de 4 salidas de video a 4K 60fps y una GPU que puede mostrar un video H.265 4K en cada una de ellas. Lo que lo hace muy interesante para el mercado de cartelería digital (digital signage). Además cuenta con 2 tarjetas de 2.5Gbps, ideales para alta disponibilidad y el movimiento de grandes ficheros.
Puede ser un equipo para editar videos, permite codificar H.264 y H.265 por hardware y la potencia de su CPU/GPU nos permitirán trabajar a gran nivel con las actuales editores profesionales.
El precio del NA10H7 se sitúa entre los 500-540 Euros, dependiendo el comercia. A lo que le tendréis que sumar unos 180 Euros si queréis la configuración de la review. En total unos 700 Euros, un precio en linea con la competencia.
Desde HogarMultimedia le otorgamos una nota de 8.6 y el sello de producto recomendado.
NOS GUSTA | NO NOS GUSTA |
|---|---|
| Soporta hasta 4 salidas de video 4K 60fps | Mas conectores USB-C en el frontal |
| CPU realmente potente | No incluye la WiFi de serie, aunque se puede comprar por separado |
| 2 puertos ethernet a 2.5Gbps | |
| Poder elegir la memoria y el almacenamiento a nuestro gusto | |
| Reproducción y Compresión de video H.264 y H.265 por hardware | |
| Consumo moderado | |
| Es posible jugar a juegos actuales reduciendo resolución y calidades | |
| Ajuste de Rendimiento de CPU por BIOS |
